G
H

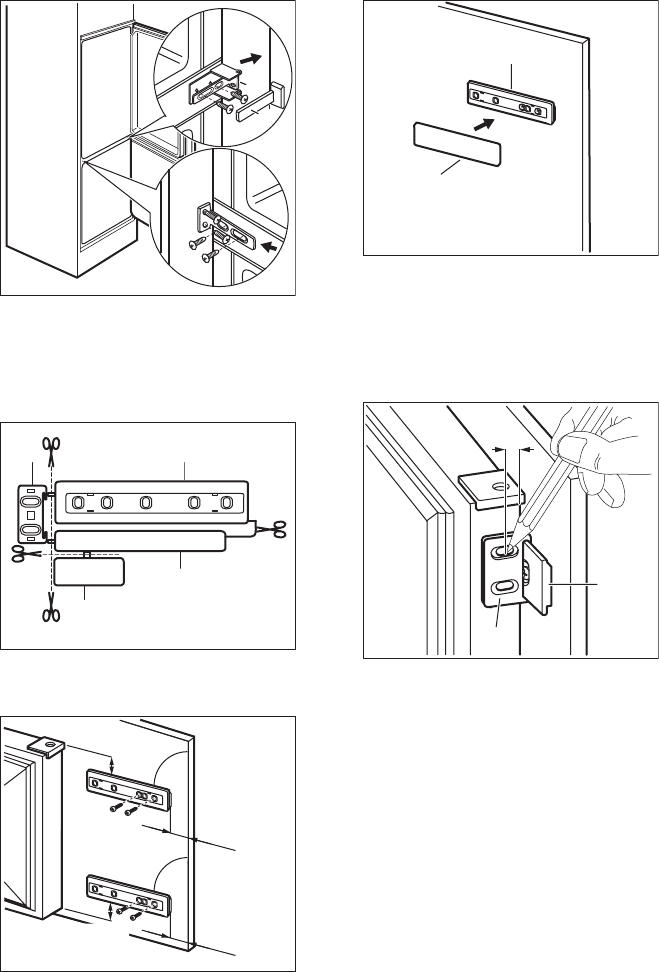

14. Стегнете отново винтовете на
частта (G).
15. Прикрепете частта (Н) към частта
(G).
16. Разкачете частите (Ha), (Hb), (Hc) и
(Hd).
Hb Ha
Hc
Hd
17. Монтирайте част (Ha) от
вътрешната страна на кухненския
шкаф.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
18. Притиснете част (Hc) към част (Ha).
Ha
Hc
19. Отворете вратата на уреда и
вратата на кухненския шкаф на 90°.
20. Поставете малката квадратна
пластина (Hb) във водача (На).
21. Притиснете вратата на уреда и
вратата на шкафа една към друга и
отбележете отворите.
Ha
Hb
8 mm
22. Свалете скобите и отбележете
разстояние от 8 мм от външния ръб
на вратата, където трябва да се
постави пиронът (K).
Progress 17
