Ha
Hb
8 mm

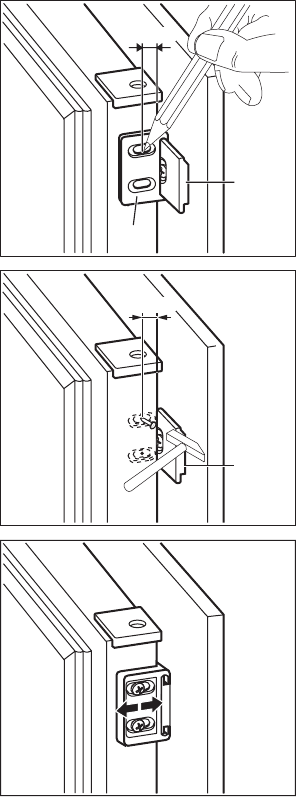

Aprire la porta dell'apparecchiatura e
l'anta del mobile da cucina con un'ango-
lazione di 90°.
Inserire il quadratino (Hb) nella guida (Ha).
Unire la porta dell'apparecchiatura alla
porta del mobile e marcare i fori.
Ha
K
8 mm
Togliere le staffe e segnare la posizione in
cui deve essere inserito il chiodo (K) ad
una distanza di 8 mm dal bordo esterno
della porta.
Hb
Riapplicare il quadratino sulla guida e fis-
sarlo con le viti in dotazione.
Allineare lo sportello del mobile da cucina
con quello dell'apparecchiatura regolan-
do la parte (Hb).
32 progress
