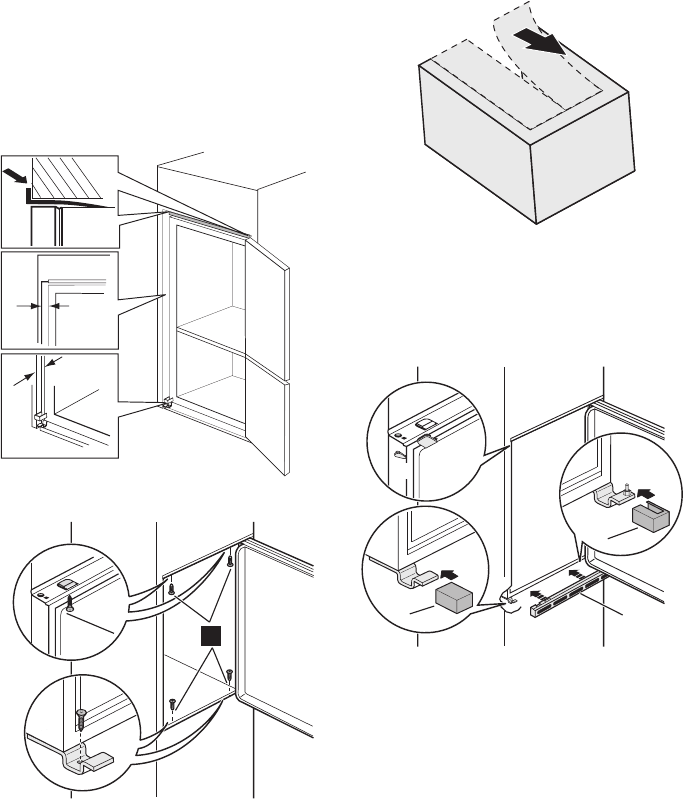

3. Juster produktet i nisjen.

Sørg for at avstanden mellom produk-

tet og forkanten av kjøkkenskapet er 44

mm.

Det nedre hengseldekselet (ligger i po-

sen med ekstrautstyr) sørger for riktig

avstand mellom produktet og kjøkke-

ninnredningen.

Sørg for at avstanden mellom produk-

tet og kjøkkenskapet er 4 mm.

Åpne døren. Sett det nedre hengsel-

dekselet på plass.

44mm

4mm

4. Fest produktet i nisjen med 4 skruer.

I

5. Fjern den riktige delen fra hengseldeks-

let (E). Sørg for å fjerne delen DX for et

høyremontert hengsel, SX for venstre.

6. Fest dekslene (C, D) til sporene og

hengselhullene.

Monter ventilasjonsristen (B).

Fest hengseldekselet (E) over hengse-

let.

B

E

E

D

C

58 progress
