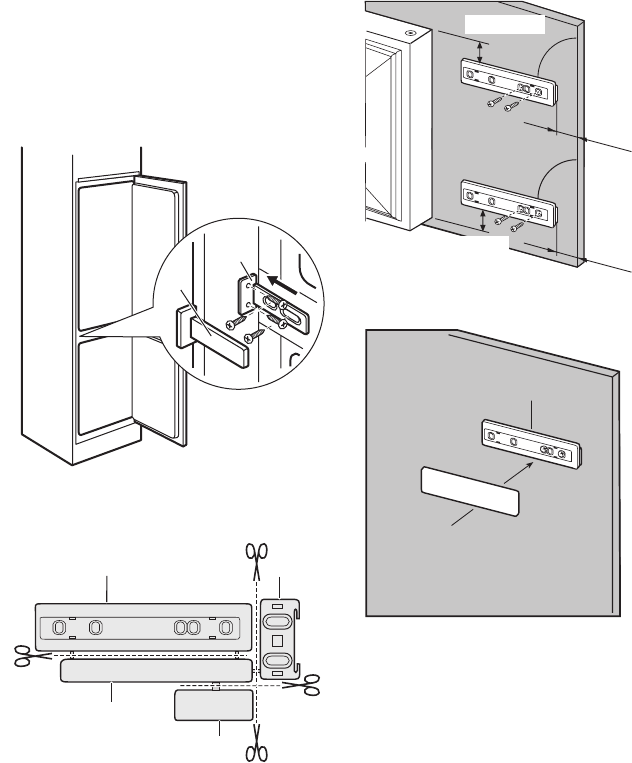

7. Collegare l'apparecchiatura lateralmen-

te alla parete laterale del mobile da cu-

cina:

a) Allentare le viti della parte (G) e

spostare la parte (G) sino alla pare-

te laterale del mobile.

b) Serrare nuovamente le viti della

parte (G).

c) Fissare la parte (H) alla parte (G).

H

G

8. Staccare le parti (Ha), (Hb), (Hc) e (Hd).

Ha

Hb

Hc

Hd

9. Installare la parte (Ha) sul lato interno

della porta del mobile da cucina.

ca. 50 mm

ca. 50 mm

21 mm

90°

90°

21 mm

10. Spingere la parte (Hc) sulla parte (Ha).

Ha

Hc

14 progress
